Čip

Toto menu slouží pro práci s čipy, jejich načítání, nastavení, testování a také upgrade firmwaru snímačů a adaptéru. Jednotlivé funkce si v této kapitole postupně probereme.

Funkce z menu Čip úzce spolupracují s adaptérem. Není-li adaptér připojen a správně nastaven, jsou tyto funkce nedostupné a program běží pouze v DEMO režimu.

Informace o čipu

Funkce slouží pro jednoduchou identifikaci čipů (a snímačů).

1. Klikněte na volbu Informace o čipu nebo na příslušnou ikonu .
2. Po zobrazení výzvy přiložte čip, který chcete identifikovat, k adaptéru.
3. Zobrazí se dialogové okno, obsahující číslo čipu, typ, a v případě, že je čip v databázi, zobrazí i jeho jméno.
4. Okno zavřete stiskem ESC.

Načtení čipu

Tato funkce je výchozí pro přenesení informací z datového čipu nebo snímače do počítače.

1. Přeneste data ze snímače do datového čipu (pouze pokud nepřenášíte data přímo pomocí adaptéru TMD).
2. Klikněte na volbu Načtení čipu nebo na příslušnou ikonu .
3. Zobrazí se výzva pro přiložení čipu nebo snímače.
4. Přiložte datový čip nebo snímač k adaptéru. Vyčkejte, než systém potvrdí přesunutí všech dat.
5. V případě, že došlo k pokusu o zničení snímače, budete ihned upozorněni systémem Anti-Vandal^® - objeví se následující okno.

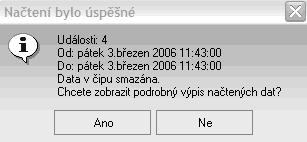

6. Po stisknutí OK se zobrazí dialogové okno, které Vás informuje o úspěšném načtení dat, počtu zaznamenaných událostí, časovém intervalu, ve kterém byly zaznamenány a zda byla paměť datového čipu po přenosu dat vymazána.

   Data se zobrazí v podobě podrobného výpisu.

7. Pokud chcete právě načtená data okamžitě zobrazit, klikněte na Ano.
8. Pokud data chcete prohlédnout později, zavřete okno kliknutím na Ne.

Nastavení čipu

Datový čip může plnit tři základní funkce, které lze nastavit v tomto menu. Jedná se o:

• Funkci přenosovou v tomto nastavení je datový čip schopen přenášet data ze snímačů do počítače.
• Funkci časového čipu toto nastavení slouží pro aktualizaci/změnu času ve snímači. Umožňuje nastavit i budoucí čas.

  V čipu se čas nemění. Pokud víte, že ke snímači se dostanete za hodinu, můžete v čipu nastavit čas o hodinu vzdálenější a čas ve snímači za hodinu aktualizujete přesně.

• Funkci kopírovacího čipu kopírovací čip slouží k přenosu dat ze snímače do PC, ale (na rozdíl od přenosového čipu) ponechává data ve snímači. Tato volba v závislosti na nastavení nemusí být viditelná.

  Příklad využití: Majitel firmy se rozhodne udělat nečekanou kontrolu a chce si data ze snímače zkopírovat do svého PC, aniž by narušil systém pravidelného stahování a kontroly. Zkopíruje si tedy kopírovacím čipem data ze snímače. Data ve snímači zůstanou zachována pro běžné zpracování.

Nastavení zvolené funkce u datového čipu provedete dle následujícího postupu.

1. Klikněte na volbu Nastavení čipu nebo na příslušnou ikonu .

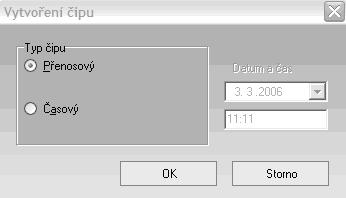

2. Zobrazí se dialogové okno.
3. Vyberte, jaký typ čipu chcete vytvořit.
4. Pokud označíte volbu Časový čip, zkontrolujte/nastavte správný čas v pravé polovině dialogového okna.
5. Potvrďte stisknutím OK.
6. Po zobrazení výzvy přiložte příslušný datový čip k adaptéru.
7. Vyčkejte, než systém potvrdí úspěšné nastavení čipu.

Upgrade firmwaru snímače

Snímače PES^® umožňují upgrade firmwaru, nebo-li vnitřního operačního systému snímače, který řídí jeho funkce. Tím je možné například vylepšovat schopnosti snímače, přidávat nové funkce atd. Pomocí této volby WinKontrolu si můžete nový firmware do svých snímačů nahrát.

O dostupném upgradu pro snímače budou registrovaní uživatelé informováni.

1. Ze zdroje, o kterém Vás informoval Váš distributor, stáhněte nový firmware a uložte jej ve svém počítači (jedná se o soubor s příponou .tup)
2. Klikněte na volbu Upgrade firmwaru snímače. Otevře se dialogové okno pro výběr souboru.
3. V tomto okně vyhledejte v počítači uložený soubor nového firmwaru, označte jej a potvrďte kliknutím na Otevřít.
4. Po zobrazení výzvy přiložte k adaptéru datový čip.
5. Po nahrání firmwaru do čipu pak tento čip přiložte ke snímači.

Používáte-li nové snímače s výrobním číslem začínajícím číslicí 3, lze upgrade firmwaru provést pouze pomocí adaptéru TMD.

Zpracování uložených dat (WK Downloader)

Program WinKontrol^® umožňuje zpracovat i data, která byla načtena do jiného počítače, než na jakém je WinKontrol nainstalovaný. Ke stahování dat na jiném počítači slouží program WK Downloader. Pomocí tohoto programu (a nainstalovaného adaptéru) si můžete na jakémkoli PC stáhnout data z datového čipu a uložit je například na disketu, nebo zaslat E-mailem.

WK Download není standardní součástí systému PES, zakoupit jej lze u našich distributorů.

Potřebujete-li zpracovat data přenesená z jiného počítače, postupujte následovně.

1. Pokud máte data uložená na přenosném médiu (disketa, CD), vložte jej do PC s nainstalovaným programem WinKontrol^®.
2. Pokud Vám data byla zaslána v e-mailu, uložte je ve Vašem počítači.
3. Ve WinKontrolu klikněte na volbu Zpracování uložených dat.
4. V otevřeném dialogovém okně vyberte a označte soubor s uloženými daty a potvrďte stiskem Otevřít.
5. Program nyní načte a zpracuje dodaná data.

Příklad využití: Pokud si přejete vyhodnocovat data na jiném počítači, než je k dispozici přímo na pracovišti strážných, nainstalujete na pracovišti program WK Downloader a adaptér, pomocí kterých budete načítat data ze snímačů. Data uložíte na přenosné médium, případně odešlete E-mailem, a zpracujete na svém PC s nainstalovaným programem WinKontrol.

Test datového čipu

Pokud máte podezření, že některý čip nepracuje správně, například se vyskytly problémy s přenosem dat, máte možnost čip otestovat pomocí této funkce.

1. Klikněte na volbu Test datového čipu.
2. Po zobrazení výzvy přiložte testovaný čip k adaptéru a dobře jej přidržujte, dokud test probíhá (průběh vidíte na obrazovce).

   Test může trvat až 5 minut!! Po celou dobu je nutné držet čip pevně u adaptéru. Pokud by došlo i ke krátkému přerušení kontaktu, mohl by program vyhodnotit čip jako vadný.

3. Program Vás po skončení testu automaticky informuje o výsledku.

Upgrade firmwaru adaptéru

Program WinKontrol kontroluje při každém spuštění, zda není k dispozici nový firmware pro Váš adaptér. V případě, že nový firmware k dispozici je, program Vás na to upozorní. Zeptá se, zda chcete upgrade provést ihned. Při zamítnutí budete dotázáni při dalším spuštění programu. Nebo lze kontrolu a upgrade firmwaru spustit dodatečně, pomocí volby Upgrade firmwaru adaptéru.

1. Klikněte na Upgrade firmwaru adaptéru.
2. Zobrazí se dialogové okno, kde Vás program informuje, že používáte nejnovější verzi firmwaru.
3. Nebo že je k dispozici firmware nový.
4. V tom případě program provede upgrade firmwaru adaptéru.
